ГИС сухого типа (подключаемый)

ГИС сухого типа (подключаемый)

Описание продукта

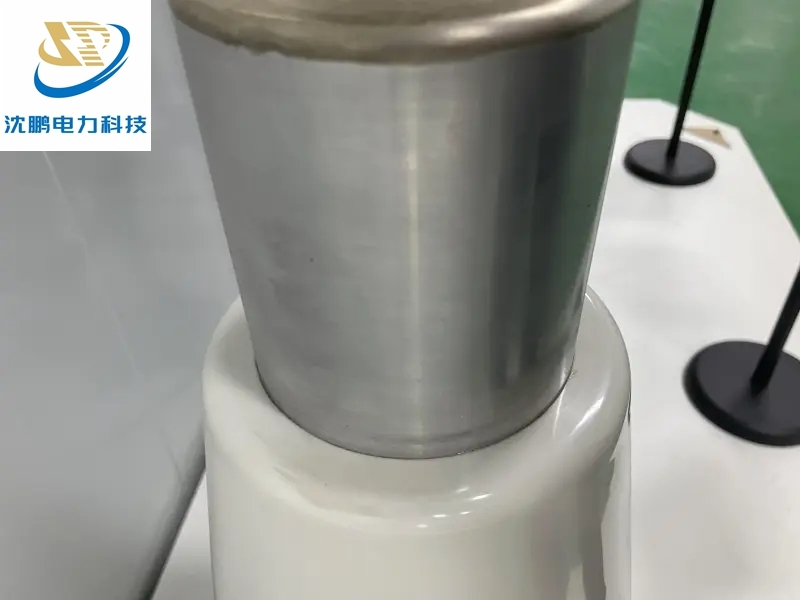

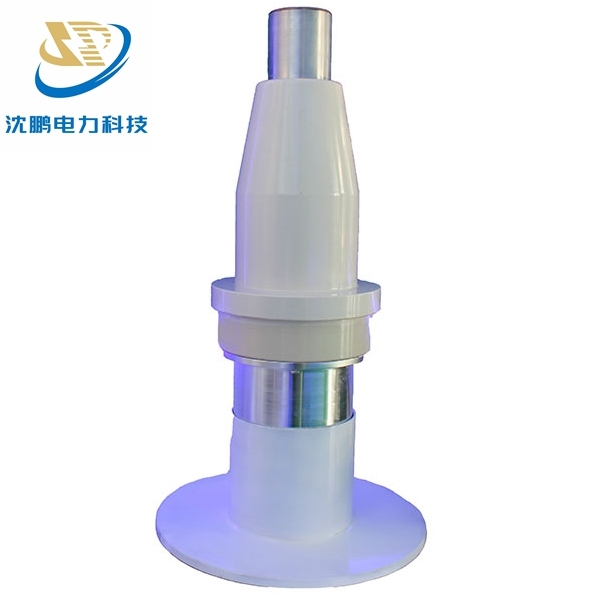

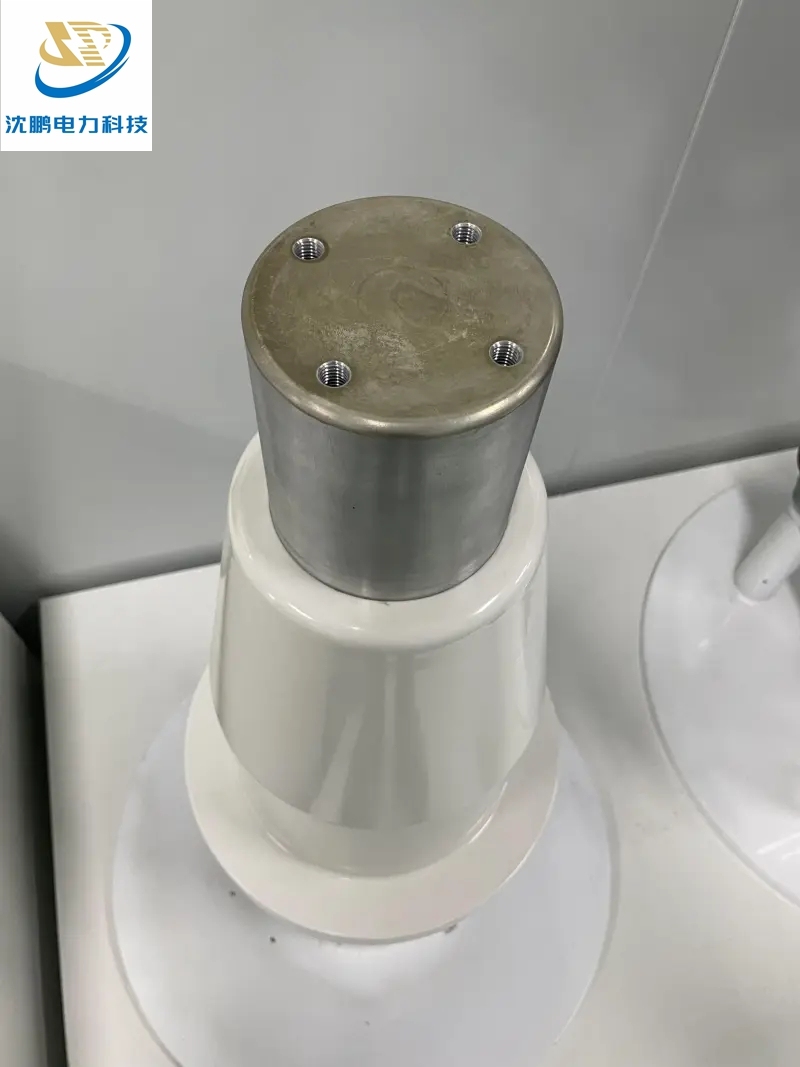

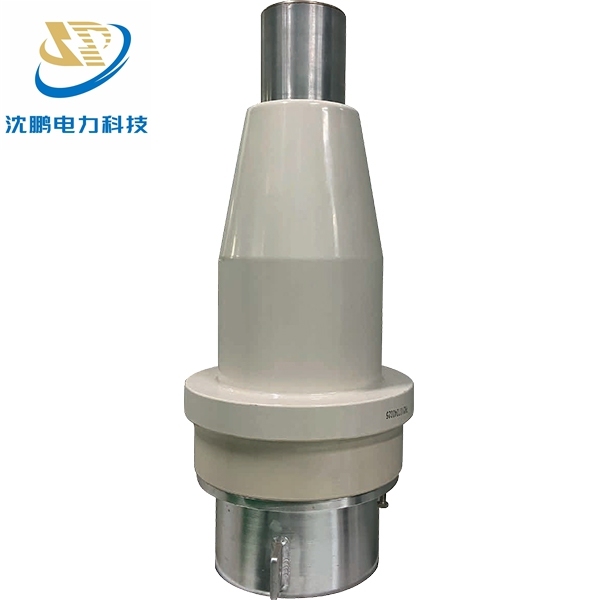

Концевая муфта сухого типа с элегазовой изоляцией (КРУЭ) представляет собой передовое решение для безопасного, эффективного и не требующего обслуживания подключения высоковольтных силовых кабелей. В отличие от традиционных концевых муфт, требующих использования изолирующих жидкостей или гелей, эта конструкция использует предварительно отформованные полимерные компоненты, такие как силиконовая резина, со встроенными слоями для контроля электрического напряжения. Концевая муфта обеспечивает бесшовную установку без инструментов в стандартные вводы КРУЭ, значительно сокращая время ввода в эксплуатацию и трудозатраты, а также исключая риск утечки или загрязнения, характерный для систем с жидким диэлектриком. Этот тип концевой муфты обеспечивает исключительные диэлектрические характеристики, надежность и совместимость с элегазом (SF6) или другими экологически чистыми изолирующими газами в среде КРУЭ.

Эта концевая муфта идеально подходит для компактных подстанций, городских электросетей и критически важных инфраструктурных проектов, где первостепенное значение имеют ограниченное пространство и эксплуатационная безопасность. Её лёгкая модульная конструкция упрощает транспортировку и погрузочно-разгрузочные работы, а отсутствие частичных разрядов увеличивает срок службы как кабеля, так и оборудования КРУЭ. Сухая концевая муфта КРУЭ рассчитана на напряжение от 72,5 до 550 кВ, обеспечивая надёжное и перспективное решение для современных систем передачи и распределения электроэнергии.

Методы проектирования

• Концевая муфта состоит из двух частей: эпоксидной муфты и заглушки. Эпоксидная муфта может быть отправлена ​​производителю КРУЭ для предварительной установки. Ремонт или техническое обслуживание оборудования или кабельных трасс может выполняться без нарушения герметичности между эпоксидной муфтой и оборудованием.

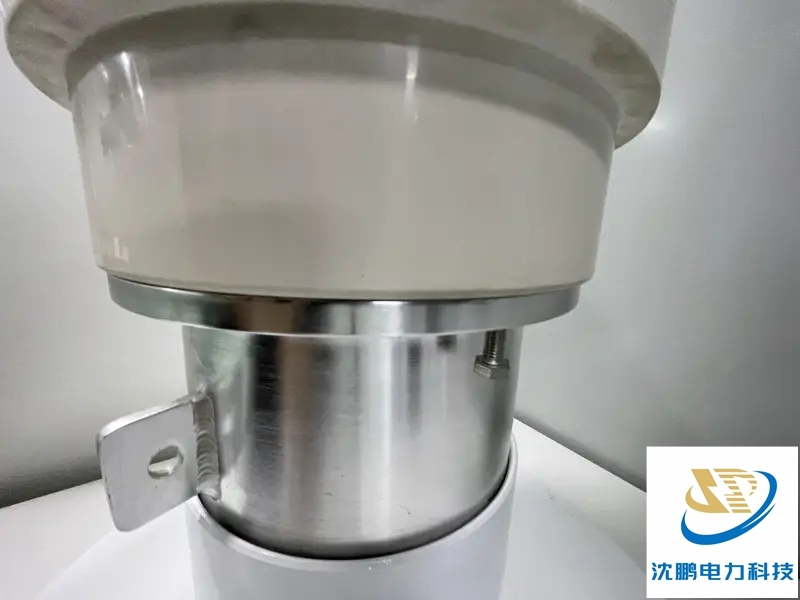

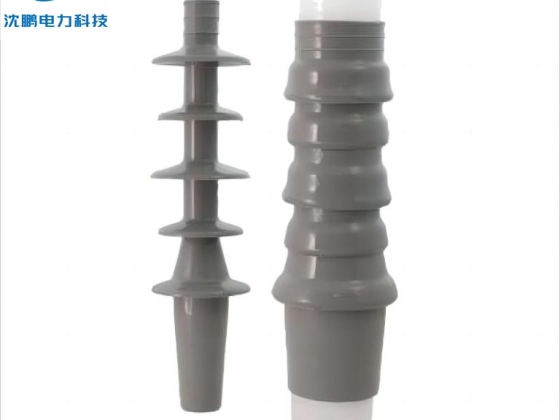

• Конусы стресса из силиконовой резины обеспечивают контроль электрических напряжений.

• Для обеспечения соединения используются разъемы с многоточечными контактными пружинами.

• Прижимное устройство с металлической пружиной обеспечивает постоянную плотность прилегания стрессового конуса к внутренней стенке эпоксидной втулки, которой он соответствует, и обеспечивает давление интерфейса.

• Устройство фиксации и герметизации кабеля на концевой муфте будет соединено с внешней оболочкой кабеля, выполняя функции фиксации и механической защиты, а также обеспечивая отдельное заземляющее соединение без сварки.

• В случае необходимости замены старого маслонаполненного терминала в трансформаторе или маслонаполненном изолированном распределительном устройстве, выходные отверстия терминалов можно подогнать с помощью дополнительных удлинительных стержней и фиксирующих колец.

Особенность

• Сухой интерфейс, не требует заполнения маслом

• Размеры: Доступны в соответствии с IEC62271-209, Различные размеры эпоксидных втулок доступны в соответствии с IEC62271-209, ГБ/T22381, IEC60859.

• Может эксплуатироваться в среде элегаза или изоляционного масла.

• Готовые стресс-конусы из силиконовой резины, 100% проверены на заводе.

• Монтаж клемм может осуществляться без специальных инструментов и пайки.

• Нижний фланец и окончание можно заземлить отдельно.

Технические параметры

Измерение продукта
