Кабель управления с медным плетеным экраном

Кабель управления с медным плетеным экраном

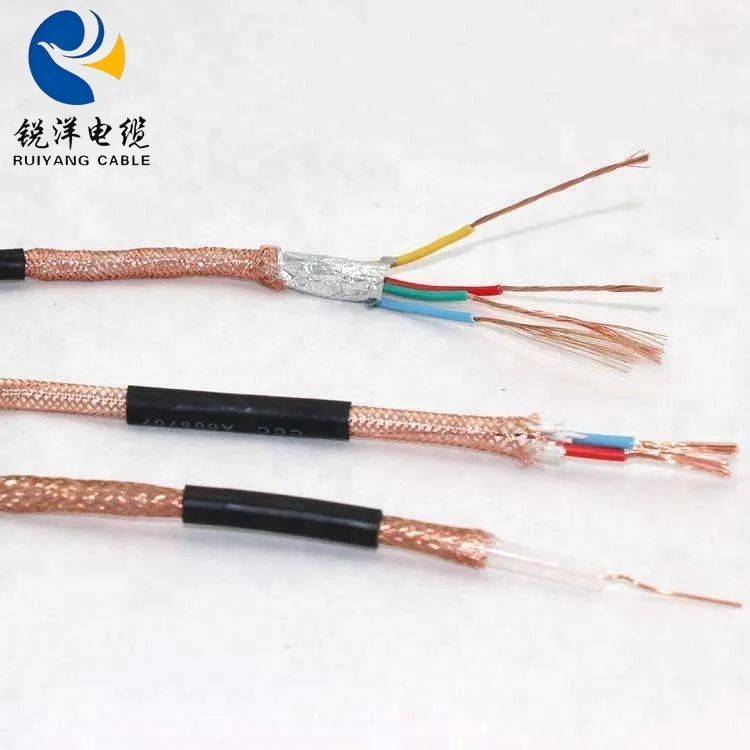

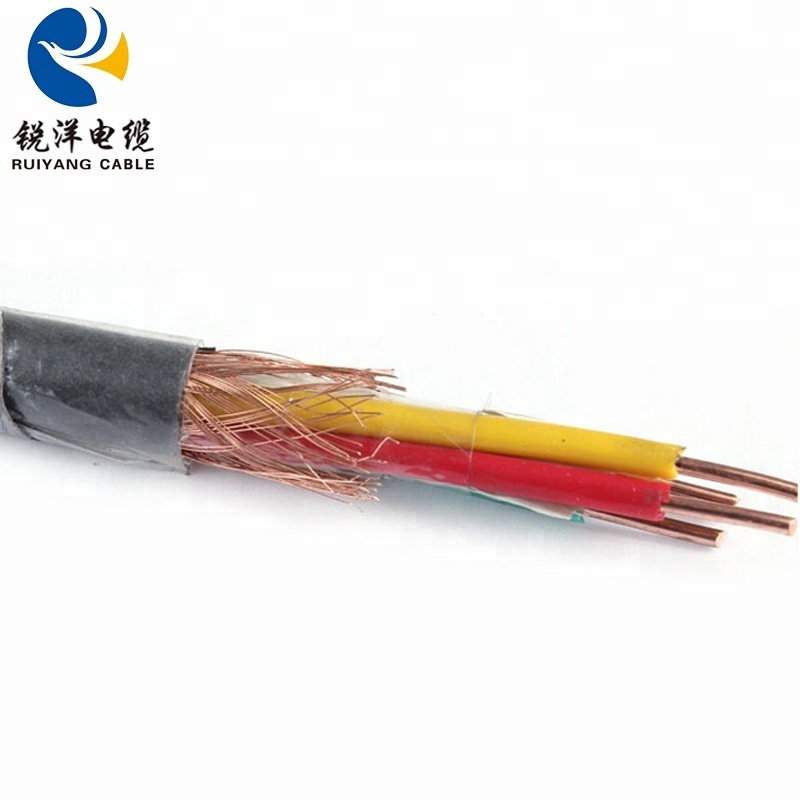

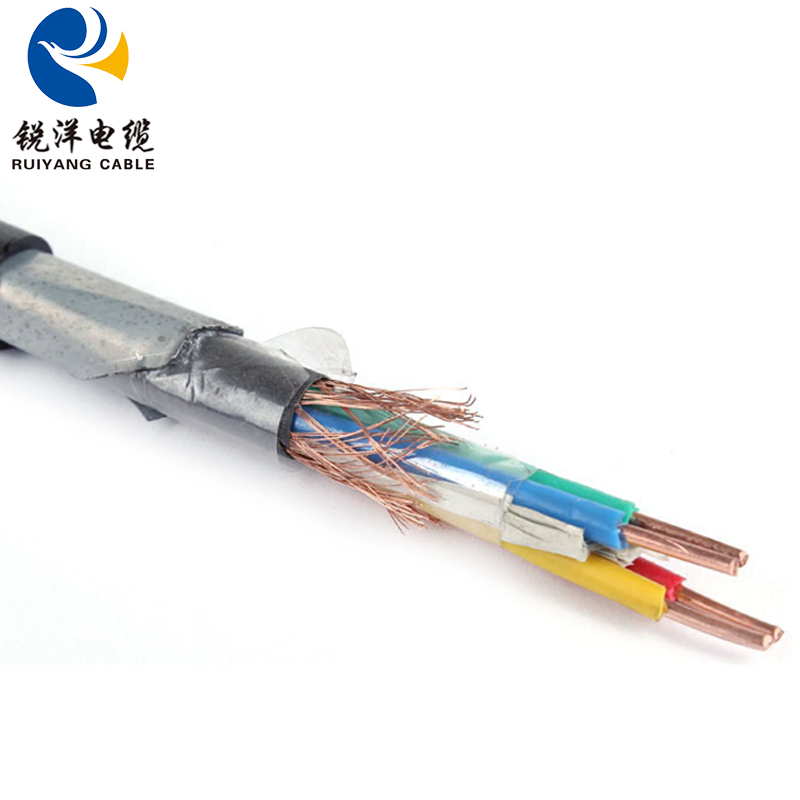

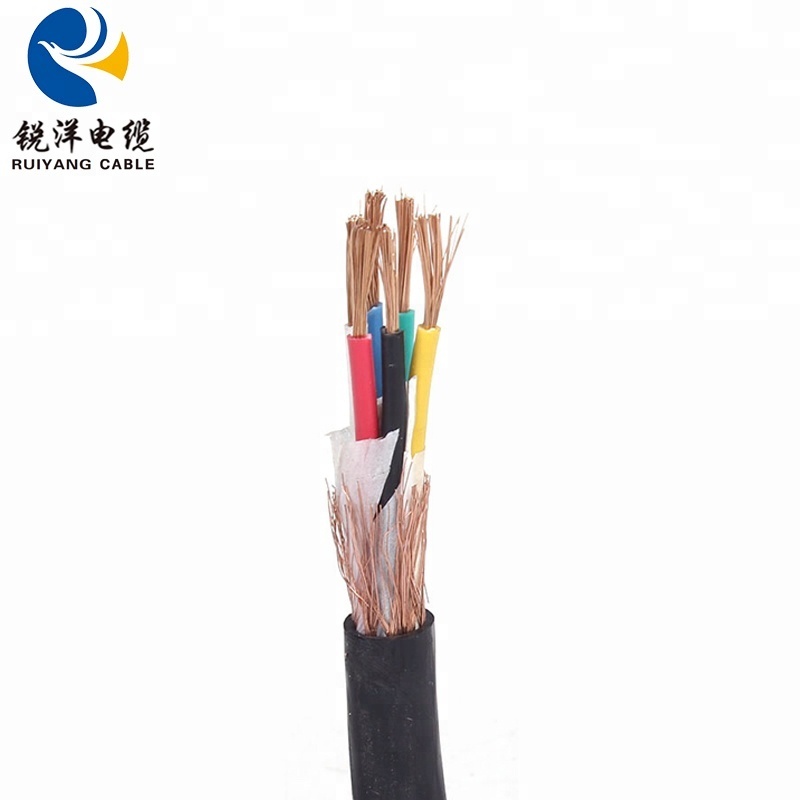

Кабель управления с медной оплеткой разработан для надежной передачи сигнала в условиях значительного уровня электромагнитных помех. Его отличительной особенностью является гибкий оплетённый экран из тонко сплетённых неизолированных или лужёных медных проволок. Такая сетчатая структура обеспечивает превосходное подавление высокочастотных помех и превосходную прочность, что делает его идеальным для применения в условиях многократных изгибов и перемещений.

Этот кабель представляет собой надежное и универсальное решение для подключения программируемых логических контроллеров (ПЛК), контрольно-измерительных приборов, датчиков и оборудования промышленной автоматизации, где критически важны как четкость сигнала, так и механическая устойчивость.

Используйте эту функцию

1. Длительно допустимая рабочая температура токопроводящей жилы кабеля составляет 70℃.

2. Температура прокладки кабеля должна быть не ниже 0°C. Рекомендуемый радиус изгиба: для небронированного кабеля – не менее 6 диаметров кабеля. Для бронированного кабеля или кабеля с медным ленточным экраном – не менее 12 наружных диаметров кабеля. Для экранированного гибкого кабеля – не менее 6 наружных диаметров кабеля.

Типичные параметры/характеристики

Продукция соответствует национальному стандарту ГБ9330-88.

Материал проводника: медный проводник, разделенный (класс 1 одножильный проводник, класс 2 7 пересекающихся проводников)

Изоляционный материал: ПВХ-изоляция с цифровым кодом

Материал наполнителя: пластиковый наполнитель

Материал экранирования: медная проволока

Бронематериал: /

Материал оболочки: ПВХ-оболочка

Номинальное напряжение: 450/750В.

Контрольный кабель влагонепроницаем и устойчив к повреждениям, может прокладываться в туннелях и кабельных траншеях. Силовые кабели используются для передачи и распределения электроэнергии высокой мощности в основных линиях энергосистемы. Контрольные кабели непосредственно передают электроэнергию от распределительного пункта энергосистемы к линиям подключения электропитания различных электроприборов и приборов. Номинальное напряжение силовых кабелей обычно составляет 0,6/1 кВ и выше, а контрольных – 450/750 В. При изготовлении силовых и контрольных кабелей одинаковой спецификации толщина изоляции и оболочки силовых кабелей больше, чем у контрольных.
