Промежуточный сустав

Промежуточный сустав

Описание продукта

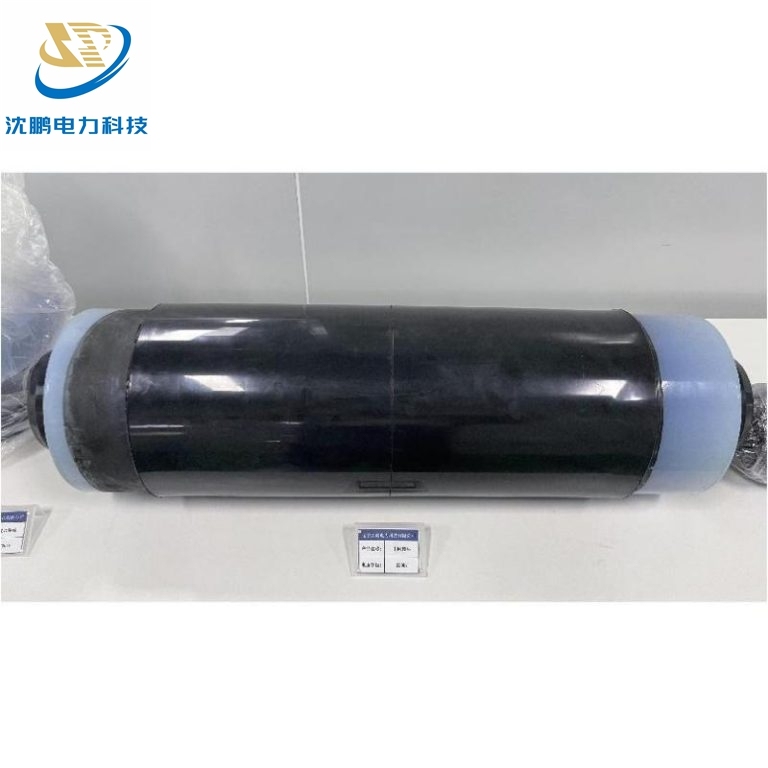

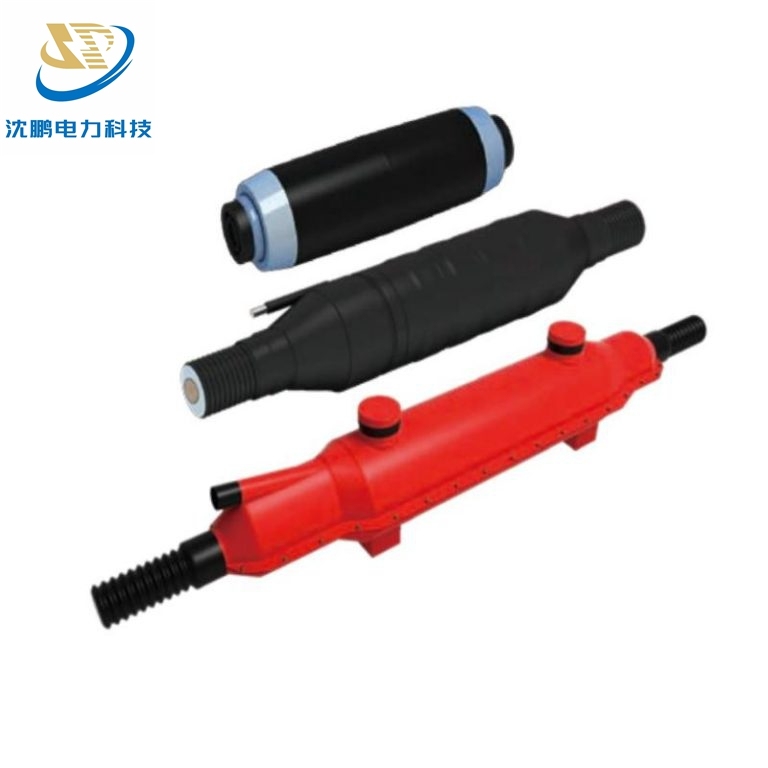

Промежуточная муфта — важнейший компонент силовых кабельных систем, предназначенный для бесшовного соединения двух отдельных сегментов кабеля с сохранением электрической, механической и экологической целостности. Разработанная для обеспечения долговечности и надежности, она обеспечивает бесперебойную передачу электроэнергии, поддерживая стабильные электрические параметры, такие как импеданс и распределение напряжения в муфте. Благодаря использованию современных материалов, таких как трехслойный силиконовый каучук со встроенными компонентами контроля напряжения, муфта эффективно управляет градиентами электрического поля и предотвращает частичные разряды. Ее конструкция устойчива к тепловому расширению, механическим вибрациям и воздействию окружающей среды, что делает ее пригодной для прокладки непосредственно в грунт, в подземных каналах или туннелях на объектах коммунального обслуживания, промышленных комплексах и в сетях возобновляемой энергии.

Соединение обеспечивает водонепроницаемость, устойчивость к коррозии и долговременную стабильность даже в суровых условиях, таких как высокая влажность, химическое воздействие или экстремальные температуры (от -50 °C до +50 °C).

Методы проектирования

• Высокая надежность, быстрый и простой монтаж, реализация простоты процесса монтажа на месте.

• Сборная резиновая муфта включает в себя стресс-конус, экранирующую трубку высокого давления и внешнюю толстостенную трубку, которые литьем под давлением и прессованием образуют одно целое; использование высококачественной силиконовой резины обеспечивает отличную электрическую надежность и механические свойства.

• Длинный стресс-конус и защитная трубка высокого давления решают проблему концентрации напряжений и продлевают срок службы изделия.

• Резьбовые механические или компрессионные трубки обеспечивают хорошие механические и электрические свойства.

• Заземление методом холодного соединения (без пайки) позволяет избежать выделения тепла в процессе пайки, которое может привести к повреждению кабеля.

Особенность

• Изготовление форм стресс-конусов, изоляторов и навесов в чистом помещении на заводе.

• 100% тестирование частичных разрядов кабельной арматуры, отсутствие частичных разрядов под испытательным напряжением.

• Высокая стабильность и надежность качества.

• Готовые стресс-конусы из силиконовой резины.

• Высокая грязеустойчивость, класс IV, 4590 мм, (36 мм/кВ).

• Легкий вес <35 кг.

• Простая и быстрая установка.

• Сухого типа, без изоляции, не требует обслуживания. Специальная технология комбинированного заземления без сварки, исключающая риск повреждения изоляции кабеля. Возможность установки в любом положении. Напряжение: 66–110 кВ.

• Применимое поперечное сечение 185 мм²-1600мм². Разработано и испытано в соответствии со стандартом ГБ11017.

Технические параметры

Измерение продукта
